Универсальная платформа-подрамник для автомобиля скорой помощи

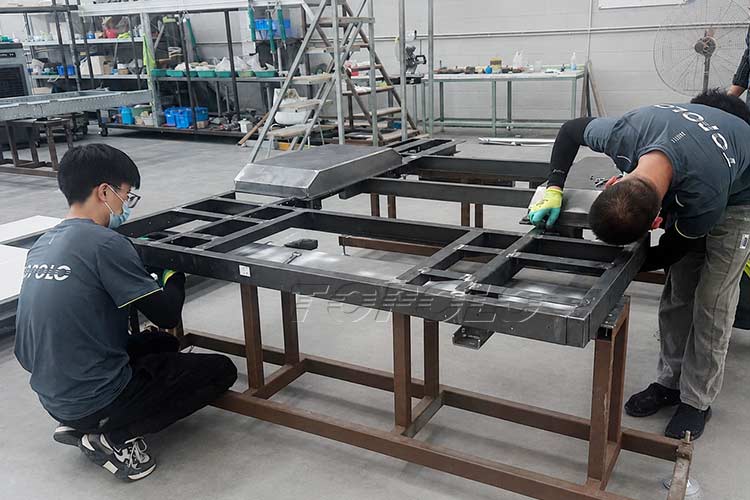

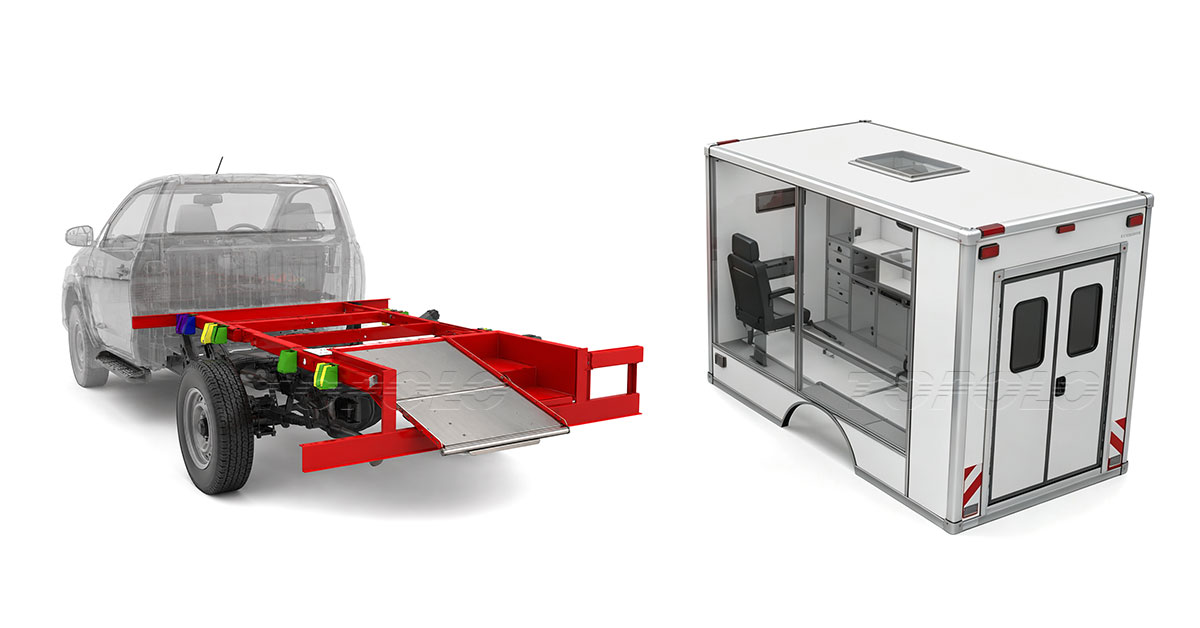

Подходит для шасси пикапов Ford, Isuzu, Nissan и Toyota.

Стандартизированное конструктивное основание для модульных кузовов машин скорой помощи

Подрамник автомобиля скорой помощи служит конструктивным связующим звеном между штатным шасси транспортного средства и модульным медицинским кузовом. Компания TOPOLO разработала универсальную платформу подрамника, совместимую с шасси пикапов четырех–шести моделей (Ford, Isuzu, Nissan, Toyota) в рамках установленных технических допусков. Вместо того чтобы проектировать подрамник заново для каждого отдельного проекта по переоборудованию, данная платформа объединяет стандартизированную несущую конструкцию с элементами крепления, адаптированными под конкретные модели шасси. Это инженерное решение предназначено для производителей медицинских кузовов и компаний, занимающихся переоборудованием автомобилей, а также для поставщиков шасси, медицинских учреждений, служб скорой помощи и владельцев автопарков спецтранспорта, заинтересованных в более безопасном, быстром и унифицированном методе создания автомобилей скорой помощи на базе пикапов. Универсальный подрамник также является первым шагом к реализации более масштабной цели: стандартизации модульного медицинского кузова, композитного пола, аппарели, входных ступеней и системы крепления кузова к шасси.

Одна платформа, различные шасси, единый стандартизированный интерфейс для установки медицинского модуля

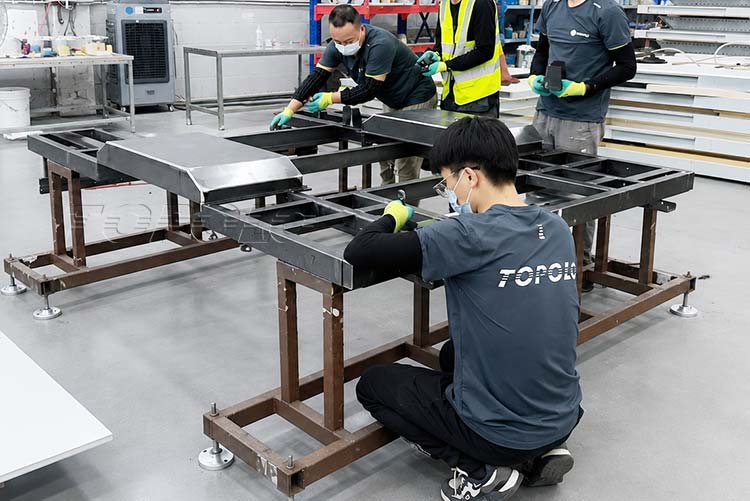

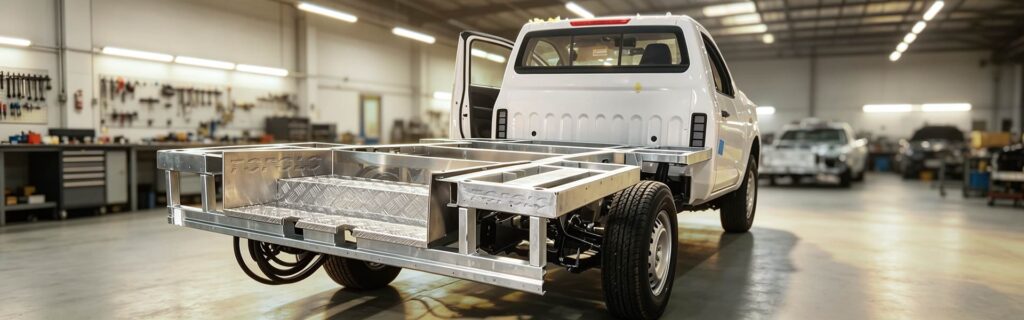

Универсальная платформа-подрамник TOPOLO для автомобилей скорой помощи меняет подход к разработке: вместо многократного проектирования отдельной рамы под конкретное шасси осуществляется создание унифицированной платформы, совместимой с рядом одобренных конфигураций шасси.

Ценность этого подхода не ограничивается ускорением производства. Он служит основой для:

  • Более стабильное качество кузовов машин скорой помощи;
  • Лучшее распределение нагрузки на конструкцию;
  • Сокращение повторных инженерных работ;
  • Более предсказуемая локальная сборка;
  • Стандартизированные модули кузова;
  • Снижение сложности производства;
  • Улучшенная поддержка технического обслуживания;
  • Более эффективные программы сборки машин скорой помощи CKD и SKD.

Подрамник автомобиля скорой помощи служит основой всей конструкции кузова. Использование стандартизированного и грамотно спроектированного подрамника позволяет повысить эффективность и обеспечить стабильность качества при изготовлении кузова, настиле пола, создании систем доступа и выполнении сборочных работ.

Почему производители, переоборудующие автомобили в машины скорой помощи, раз за разом перерабатывают конструкцию подрамника

Машины скорой помощи на базе пикапов могут выглядеть схоже в разных проектах, однако габариты базового шасси редко бывают идентичными.

Шасси пикапов Ford, Isuzu, Nissan и Toyota могут различаться по:

  • Ширина лонжеронов рамы и геометрия их сечения;
  • Колесная база и задний свес;
  • Штатные точки крепления кузова;
  • Расстояние от кабины до оси;
  • Зона перемещения заднего моста и колес;
  • Расположение топливного бака и заливной горловины;
  • Компоновка системы выпуска и системы нейтрализации отработавших газов;
  • Размещение аккумуляторной батареи, запасного колеса и элементов подвески;
  • Полная масса автомобиля и допустимые нагрузки на оси;
  • Варианты исполнения с левым и правым рулем.

При традиционном подходе к переоборудованию автомобилей в машины скорой помощи каждое новое шасси требует проведения замеров, трехмерного моделирования, переработки конструкции подрамника, создания новых чертежей и элементов крепления, а также повторного изготовления опытных образцов. Даже если габариты медицинского кузова остаются неизменными, может потребоваться полная переработка конструкции крепления.

Это создает ряд проблем для производителя кузовов автомобилей скорой помощи:

  1. С каждым новым шасси инженерная проработка проекта начинается заново.
  2. Производство не может начаться до тех пор, пока шасси не поступит на предприятие и не будут сняты его размеры.
  3. Срочные заказы создают высокую нагрузку на отделы проектирования, закупок и производства.
  4. В разных проектах используются различные компоненты и технологии монтажа.
  5. Стабильность качества в значительной степени зависит от опыта конкретных инженеров и сварщиков.
  6. Производителю сложно поддерживать запас подрамников для машин скорой помощи.
  7. В дальнейшем ремонт и замена шасси становятся более сложными задачами.

Таким образом, проблема не ограничивается стоимостью. Она затрагивает сроки поставки, воспроизводимость результатов, конструктивное качество, техническое обслуживание и долгосрочную безопасность транспортного средства.

Что такое универсальный подрамник для автомобиля скорой помощи?

Универсальный подрамник для автомобиля скорой помощи — это не просто цельная стальная рама, которую без разбора устанавливают на любое транспортное средство. Это инженерная конструкция, состоящая из трех функциональных уровней:

  1. Стандартизированная основная несущая конструкция;
  2. Специализированные элементы сопряжения и крепления, адаптированные к конкретному шасси;
  3. Стандартизированный верхний узел сопряжения для модульного кузова автомобиля скорой помощи.

Основная несущая рама остается практически неизменной во всей линейке одобренных шасси. Различия между конкретными шасси пикапов учитываются за счет использования стандартизированных элементов сопряжения и конфигураций монтажа, разработанных под конкретный проект.

Это позволяет компании TOPOLO создавать единую конструктивную основу для различных шасси Ford, Isuzu, Nissan и Toyota, переоборудуемых в автомобили скорой помощи, при строгом соблюдении технических ограничений, установленных производителями базовых транспортных средств.

Платформа допускает различные варианты исполнения, в том числе:

  • Различная колесная база в пределах утвержденного конструктивного диапазона;
  • Транспортные средства с левосторонним или правосторонним рулевым управлением;
  • Пандусы для инвалидных колясок, расположенные с левой или правой стороны;
  • Различные варианты расположения боковых дверей;
  • Топливные баки и заправочные горловины, расположенные с разных сторон;
  • Различное расположение шин и осей;
  • Конфигурации шасси 4×2 или 4×4;
  • Ступени для входа сзади и модули доступа для технического обслуживания.

Каждая модель шасси по-прежнему должна проходить проверку на совместимость. Унификация означает стандартизацию повторяющейся части инженерных работ, а не отказ от инженерной проверки.

Почему подрамник шасси критически важен для безопасности автомобиля скорой помощи

Подрамник автомобиля скорой помощи — это нечто большее, чем просто опорная конструкция, удерживающая кузов над шасси.

Полная цепь передачи нагрузок в автомобиле скорой помощи может включать:

пациента, медицинскую бригаду и оборудование → сиденья, системы фиксации и носилки → пол медицинского салона и элементы локального усиления → модульный кузов → подрамник → узлы крепления к шасси → лонжероны базового шасси.

Если какой-либо элемент этой цепи окажется недостаточно прочным, будет неправильно расположен или некачественно закреплен, это может привести к следующим последствиям:

  • Появление трещин в местах крепления кузова;
  • Локальная деформация пола медицинского отсека;
  • Ослабление креплений сидений или носилок;
  • Чрезмерное смещение кузова относительно шасси;
  • Усталостное растрескивание в процессе длительной эксплуатации;
  • Повреждение лонжеронов оригинального шасси;
  • Повышенный риск при экстренном торможении или столкновении;
  • Увеличение затрат на ремонт после многолетней эксплуатации.

При выходе с завода кузов автомобиля скорой помощи может казаться конструктивно надежным, однако в процессе эксплуатации — из-за частых торможений, ударов при движении, скручивания шасси, коррозии и нагрузки от оборудования — в нем могут возникнуть неисправности.

Именно поэтому компания TOPOLO рассматривает систему крепления кузова, конструкцию пола, узлы фиксации носилок и сидений, а также подрамник шасси как элементы единой конструктивной системы, а не как разрозненные компоненты.

Разработано с учетом опыта длительной эксплуатации и технического обслуживания машин скорой помощи.

Универсальная платформа-подрамник TOPOLO для автомобилей скорой помощи была разработана с учетом отзывов из практики эксплуатации, наблюдений за техническим обслуживанием и данных о конструктивных проблемах, накопленных в ходе реализации многочисленных проектов для заказчиков на протяжении почти десяти лет.

Цель этой работы заключалась не просто в том, чтобы сделать раму тяжелее. Задача состояла в том, чтобы определить, на какие участки подрамника шасси автомобиля скорой помощи обычно приходятся:

  • Многократные растягивающие напряжения;
  • Усталость при кручении;
  • Локальная концентрация напряжений;
  • Усталость сварных соединений;
  • Деформация точек крепления;
  • Ударные нагрузки;
  • Коррозионные повреждения;
  • Избыточная масса конструкции.

Участки, подверженные повышенному риску образования трещин или усталостного разрушения, усиливаются за счет выверенных конструктивных решений. Зоны с меньшими нагрузками могут быть оптимизированы для снижения избыточной массы.

Это позволяет достичь оптимального баланса между снижением веса автомобиля скорой помощи, его конструктивной прочностью и долговечностью.

Подробные спецификации стальных элементов, размеры сечений, координаты точек сопряжения, параметры сварных соединений, расчетные модели и данные по проверке соответствия конкретному проекту являются контролируемой технической документацией. Они предоставляются после окончательного согласования типа шасси, конфигурации кузова и требований целевого рынка.

Высокопрочный подрамник для автомобилей скорой помощи, предназначенных для работы в условиях бездорожья и проведения спасательных операций в горной местности.

Условия эксплуатации обычных городских машин скорой помощи и автомобилей скорой помощи повышенной проходимости существенно различаются.

Автомобили скорой помощи, используемые для проведения спасательных операций в горах и лесах, обслуживания горнодобывающих предприятий, оказания медицинской помощи в отдаленных районах, работы при сельских больницах и ликвидации последствий чрезвычайных ситуаций, могут передвигаться по неровной местности, где левые и правые колеса перемещаются в существенно разных вертикальных плоскостях. Это приводит к многократному скручиванию шасси.

Поэтому подрамник автомобиля скорой помощи с колесной формулой 4×4 должен выдерживать не только вертикальную нагрузку от массы кузова. Он также должен учитывать следующие факторы:

  • Скручивание шасси;
  • Ударные нагрузки при движении по дороге;
  • Экстренное торможение;
  • Боковое ускорение;
  • Многократные вибрационные нагрузки;
  • Нагрузка на задний свес;
  • Инерционные силы, действующие на оборудование и людей;
  • Длительная усталость материала;
  • Воздействие грязи, воды, соли и камней.

Чрезмерно жесткая, но неправильно закрепленная рама может передавать избыточные напряжения на ограниченное число штатных точек крепления шасси. В то же время слишком податливая рама может допускать чрезмерные смещения кузова автомобиля скорой помощи.

Правильная инженерная задача состоит в том, чтобы распределить нагрузки между предусмотренными точками сопряжения с шасси, одновременно контролируя взаимные перемещения шасси пикапа, подрамника и модульного кузова.

Это особенно важно для полноприводных (4×4) автомобилей скорой помощи, спасательных машин повышенной проходимости и автомобилей, эксплуатируемых в сельской местности, где долговечность конструкции при циклических крутильных нагрузках может быть важнее, чем показатели статической прочности.

Высокопрочная сталь и долгосрочная защита от коррозии

В конструкции универсального подрамника шасси автомобиля скорой помощи используется сварной каркас из высокопрочной стали с защитным покрытием, нанесенным методом горячего цинкования.

Выбор материала основывается не только на показателе предела текучести. При проектировании также необходимо учитывать:

  • Свариваемость;
  • Пластичность конструкции;
  • Сопротивление усталости;
  • Устойчивость к местной потере устойчивости;
  • Ударная вязкость;
  • Свойства зоны термического влияния;
  • Совместимость с процессом горячего цинкования;
  • Эксплуатационные характеристики в долгосрочной перспективе после воздействия коррозии.

Горячее цинкование обеспечивает защиту наружных поверхностей и доступных внутренних зон конструкции. Фактический срок службы с точки зрения коррозионной стойкости зависит от условий окружающей среды, состояния покрытия, воздействия дорожных реагентов, механических повреждений и качества технического обслуживания.

Для производителей кузовов автомобилей скорой помощи, работающих в прибрежных районах, регионах с влажным климатом, на горнодобывающих предприятиях или в зонах применения дорожных реагентов, защита от коррозии — это не просто вопрос внешнего вида, а неотъемлемая часть долговечного конструктивного решения.

Цель такой защиты — предотвратить коррозию, которая в процессе многолетней эксплуатации может привести к постепенному уменьшению эффективной толщины стенок и снижению усталостной прочности подрамника автомобиля.

Как универсальная платформа поддерживает различные шасси для пикапов

Платформа TOPOLO разработана с учетом четко определенных параметров совместимости, а не на основе голословного утверждения об универсальной применимости.

Переменная шассиОтвет платформы
Различная ширина лонжеронов рамыКонфигурация интерфейсов, специфичная для шасси
Различные точки крепления кузоваСпециализированный монтажный интерфейс для одобренной модели
Различные колесные базыКорректировка положения в пределах утвержденного диапазона платформы
Различное расположение топливного бакаНастраиваемые параметры зазоров и схема доступа
Различные позиции заполнителей слева и справаСоответствующая конструкция доступа к кузову и полу
Различные профили шинОбзор зазоров в колесных арках и элементах подвески
Левый или правый рульСимметричные или настраиваемые функции кузова
Пандус для инвалидной коляски (левосторонний или правосторонний)Регулируемое усиление аппарели и пола
Шасси с колесной формулой 4×2 или 4×4Оценка зазоров и торсионной жесткости с учетом особенностей шасси
Другие задние подножкиМодульная и ремонтопригодная конструкция ступеней

Таким образом, платформа позволяет использовать определенные модели автомобилей Ford, Isuzu, Nissan и Toyota без необходимости переработки всей системы крепления кузова машины скорой помощи для каждого заказа.

Тем не менее, для каждого проекта необходимо проверять модельный год шасси, тип кабины, колесную формулу, полную массу автомобиля, допустимую нагрузку на оси и инструкции производителя шасси для изготовителей кузовов.

От изготовления по индивидуальному заказу к стандартному подрамнику для автомобиля скорой помощи

Важнейшим производственным преимуществом универсальной платформы является возможность превратить основной подрамник автомобиля скорой помощи в серийно производимое изделие.

После того как конструкция стандартизирована, производитель автомобилей скорой помощи может:

  • Использовать надежную производственную оснастку;
  • Обеспечить воспроизводимость контроля качества сварки и геометрических параметров;
  • Закупать материалы более крупными партиями;
  • Заблаговременно изготавливать унифицированные компоненты;
  • Сократить количество срочных инженерных изменений;
  • Поддерживать запас отдельных подрамников или сопрягаемых деталей;
  • Оптимизировать управление запасами запасных частей;
  • Сократить время между подтверждением заказа и установкой кузова.

Производитель кузовов для машин скорой помощи больше не начинает работу над каждым заказом с чистого листа. Проект стартует с использования проверенной платформы, после чего следуют этапы выбора шасси, согласования интерфейсов и проверки конфигурации.

Это фундаментальный переход от концепции «одно шасси — один дизайн» к модели «одна платформа — множество утвержденных конфигураций шасси».

Почему унификация подрамника способствует унификации кузова автомобиля скорой помощи?

Подрамник определяет плоскость установки, путь передачи нагрузки и нижнюю габаритную границу кузова автомобиля скорой помощи.

Когда эти интерфейсы остаются неизменными, следующие компоненты также могут быть постепенно стандартизированы:

  • Модульная конструкция кузова автомобиля скорой помощи;
  • Модули боковин, крыши, пола и дверей;
  • Цельный композитный пол;
  • Зоны усиления для крепления носилок и сидений;
  • Узлы сопряжения с аппарелью и подножкой;
  • Зоны прокладки электропроводки и служебных коммуникаций;
  • Способы крепления и герметизации кузова;
  • Комплекты кузова автомобиля скорой помощи для сборки по технологиям CKD и SKD.

Компания TOPOLO предлагает решение, объединяющее универсальный подрамник с цельным теплоизолированным композитным полом. Такая конструкция совмещает в себе функции теплоизоляции, гидроизоляции, шумоподавления и силового элемента, одновременно сокращая количество сборочных соединений на предприятии заказчика.

При этом локальное усиление мест крепления сидений, ремней безопасности, носилок, систем фиксации инвалидных колясок и тяжелого медицинского оборудования должно быть спроектировано как часть единой силовой схемы конструкции.

В результате получается не просто стальной каркас под кузовом, а комплексная, согласованная система кузова автомобиля скорой помощи, обеспечивающая более быструю сборку на местах и ​​высокую повторяемость производственных процессов.

Преимущества для производителей кузовов машин скорой помощи и партнеров по локальной сборке

Для производителя, переоборудующего автомобили в машины скорой помощи, или для местного предприятия по их сборке использование стандартизированной платформы может обеспечить ощутимые эксплуатационные преимущества.

Деловая зонаПотенциальная выгода
ИнженерияСокращение объема повторяющейся работы по проектированию для каждого шасси
ПроизводствоНадежная оснастка и воспроизводимые процедуры сборки
ЗакупкиМеньшее количество уникальных компонентов и увеличенные размеры партий
ИнвентарьВозможность иметь в наличии стандартные рамы и модули кузова
ДоставкаЭтап производства, предшествующий поступлению шасси на завод
КачествоСнижение вариативности между проектами
ОбучениеEУпрощенное обучение операторов и монтажников
ОбслуживаниеБолее стандартизированные сменные компоненты
Местная сборкаПодходит для программ производства кузовов машин скорой помощи по технологиям CKD и SKD.
РасходыСнижение удельных затрат по мере роста объема производства

Эта модель особенно подходит для региональных производителей автомобилей скорой помощи, которые закупают шасси пикапов различных марок в зависимости от их наличия на местном рынке, но при этом хотят сохранить единообразие конструкции кузова.

Преимущества для производителей шасси и дилеров коммерческого транспорта

Производителям шасси и дилерам коммерческого транспорта часто требуются надежные кузовостроители, способные переоборудовать автомобили в машины скорой помощи без ущерба для исходного шасси.

Универсальная платформа кузова автомобиля скорой помощи может обеспечить:

  • Более четкое техническое разграничение между шасси и кузовом;
  • Ускоренная разработка демонстрационных образцов автомобилей скорой помощи;
  • Лучшая адаптация к модельному ряду шасси, доступному в конкретном регионе;
  • Сокращение объема дублируемых инженерных работ у поставщика шасси и производителя кузова;
  • Унифицированное кузовное решение для различных рынков;
  • Более качественная документация для местных партнеров по сборке;
  • Более предсказуемая система послепродажного обслуживания.

Для поставщика шасси ценность заключается не просто в продаже базового автомобиля, а в создании комплексного, тиражируемого решения — шасси для машины скорой помощи, которое могут использовать местные кузовостроительные предприятия, больницы и службы экстренного реагирования.

Как больнице выбрать кузов для автомобиля скорой помощи?

Больницы и службы скорой медицинской помощи часто сравнивают мощность двигателя, оснащенность медицинским оборудованием и стоимость приобретения, однако конструкции соединения шасси с кузовом автомобиля нередко уделяют недостаточно внимания.

При выборе автомобиля скорой помощи представителям больницы или операторам автопарка следует задаться следующими вопросами:

1. Спроектирован ли кузов машины скорой помощи специально для данного шасси?

Поставщик должен указать марку шасси, модельный год, колесную базу, тип привода и ограничения по массе транспортного средства. Общей формулировки о том, что кузов «подходит к шасси», недостаточно.

2. Как крепится кузов автомобиля скорой помощи?

Покупатель должен понимать, распределяет ли система крепления кузова нагрузки на предусмотренные для этого точки шасси и выполняется ли монтаж в соответствии с инструкциями производителя шасси по переоборудованию.

3. Были ли оценены осевые нагрузки и масса транспортного средства?

Комплектация автомобиля скорой помощи включает медицинский персонал, пациентов, носилки, системы подачи кислорода, шкафы, аккумуляторные батареи, системы кондиционирования и аварийно-спасательное оборудование. Масса готового автомобиля не должна превышать установленные предельные значения полной массы и нагрузки на оси.

4. Как сиденья, ремни безопасности и носилки крепятся к конструкции?

Эти элементы не должны опираться исключительно на тонкую декоративную панель пола. Нагрузки от них должны передаваться на кузов и подрамник автомобиля скорой помощи через усиленные зоны.

5. Подходит ли машина скорой помощи для реальных дорожных условий?

Городской автомобиль скорой помощи для перевозки пациентов и полноприводный автомобиль скорой помощи для проведения спасательных работ в горной местности требуют различных уровней устойчивости к скручиванию, дорожного просвета, защиты от коррозии и ударопрочности.

6. Какая защита от коррозии предусмотрена?

Больницам, расположенным в прибрежных районах или зонах с высокой влажностью, а также эксплуатирующим технику на дорогах, обрабатываемых солью, следует запросить информацию о защите подрамника от коррозии и процедурах восстановления поврежденного покрытия.

7. Можно ли отремонтировать или переустановить корпус?0

Модульная конструкция кузова и стандартизированный интерфейс крепления к подрамнику могут упростить оценку предстоящего ремонта или замены шасси, хотя перенос модуля на новое шасси в любом случае требует проверки конструктивной целостности и совместимости.

Самая низкая первоначальная стоимость не обязательно обеспечивает минимальные эксплуатационные расходы за весь срок службы. Больнице следует оценивать шасси, подрамник, кузов, напольное покрытие, системы фиксации внутри салона и систему технического обслуживания как единое транспортное средство.

Стандарты безопасности и структурные испытания автомобилей скорой помощи

Требования к автомобилям скорой помощи различаются в зависимости от страны. Необходимый порядок сертификации определяется с учетом рынка, на котором будет зарегистрировано транспортное средство, типа шасси, категории автомобиля скорой помощи и спецификации заказчика.

В рамках европейских проектов требования к конструкции, испытаниям, эксплуатационным характеристикам и оснащению автомобилей скорой помощи, включая организацию рабочего пространства и обеспечение безопасности пациентов и бригады, регламентируются стандартом EN 1789:2020+A1:2023.

Для проектов, реализуемых в Северной Америке и других регионах, где применяются методы испытаний SAE, перечень соответствующих аспектов может включать:

СтандартныйОсновная тема
SAE J3026Patient-compartment seating and occupant Сиденья и средства фиксации людей в медицинском салоне
SAE J3027Носилки для пациентов, система фиксации и удержания
SAE J3043Системы крепления медицинского оборудования и оборудования для экстренных служб
SAE J3057Оценка конструктивной прочности модульного кузова автомобиля скорой помощи
SAE J3102Целостность пола и несущей конструкции, поддерживающих систему носилок

CDC и NIOSH выделяют десять методов испытаний автомобилей скорой помощи, разработанных SAE; они охватывают такие аспекты, как ремни безопасности, крепление носилок и пола, фиксация оборудования, целостность модульного кузова, шкафы и поведение конструкции при столкновении. Эти методы позволяют производителям транспортных средств и поставщикам комплектующих оценивать безопасность автомобиля скорой помощи как единой системы.

Наличие универсального подрамника для автомобиля скорой помощи не означает автоматической сертификации каждого готового транспортного средства. Итоговое соответствие требованиям зависит от:

  • Выбранное шасси;
  • Габариты и масса кузова автомобиля скорой помощи;
  • Планировка салона;
  • Системы размещения сидений и носилок;
  • Размещение оборудования;
  • Нормативные требования страны назначения;
  • Конфигурация для проведения испытаний;
  • Обязанности производителя на завершающем этапе.

В связи с этим компания TOPOLO использует стандарты в качестве исходных инженерных данных и определяет необходимый порядок валидации для каждого проекта. Утверждения вроде «проверено», «соответствует требованиям» или «сертифицировано» должны всегда относиться к конкретной конфигурации транспортного средства, определенной редакции стандарта и подтверждающему документу.

Снижение веса не должно идти в ущерб безопасности и долговечности.

Снижение массы автомобиля скорой помощи позволяет увеличить полезную нагрузку, улучшить показатели расхода топлива и оптимизировать распределение нагрузки на оси. Однако уменьшение толщины материалов без понимания путей передачи нагрузки может привести к проблемам, связанным с усталостью металла и долговечностью конструкции.

Для создания безопасного и легкого подрамника автомобиля скорой помощи требуется выборочная оптимизация:

  • Усилить зоны, подверженные высоким растягивающим или усталостным нагрузкам;
  • Снизить избыточный вес только в зонах с пониженными нагрузками;
  • Обеспечить достаточную пластичность и ударную вязкость;
  • Избегать резких перепадов жесткости;
  • Контролировать расположение сварных швов и стабильность производственного процесса;
  • Учитывать коррозию, возникающую в процессе многолетней эксплуатации;
  • Проверить совместную работу шасси, подрамника и кузова.

Таким образом, правильная цель — не создание максимально легкой рамы, а достижение минимально возможной массы, при которой сохраняются требуемая прочность, усталостная долговечность, коррозионная стойкость и запас надежности.

Для автомобилей экстренных служб долгосрочная конструктивная целостность важнее, чем незначительное снижение первоначальной массы.

Комплексное решение: модульный кузов автомобиля скорой помощи

Деятельность TOPOLO не ограничивается поставкой отдельного подрамника для шасси автомобиля скорой помощи.

В зависимости от проекта компания TOPOLO может предоставить:

  • Универсальные или специально разработанные подрамники для санитарных автомобилей;
  • Полностью модульные кузова для санитарных автомобилей;
  • Коробчатые конструкции кузовов для санитарных автомобилей;
  • Цельные композитные полы для санитарных автомобилей;
  • Боковые, кровельные, напольные и дверные модули;
  • Пандусы и ступеньки для инвалидных колясок;
  • Легкие композитные сэндвич-панели;
  • Комплекты кузовов для санитарных автомобилей CKD;
  • Системы кузовов для санитарных автомобилей SKD;
  • Инженерная поддержка для локальной сборки;
  • Проверка совместимости шасси и кузова.

Это позволяет производителю автомобилей скорой помощи выбрать модель поставок, соответствующую его собственным возможностям.

Опытный производитель кузовов может закупать подрамник, композитные панели и конструктивные модули. Новой компании-партнеру, занимающейся сборкой на местах, может потребоваться более полный комплект для сборки кузова (CKD-набор), документация по монтажу и инженерная поддержка.

Цель состоит в том, чтобы объединить инженерные решения TOPOLO в области кузовостроения, легкие материалы, производственную систему и цепочку поставок с возможностями заказчика по закупке шасси на местном рынке, финальной сборке, сертификации, продажам и послепродажному обслуживанию.

Информация, необходимая для проверки совместимости шасси автомобиля скорой помощи

Для определения того, относится ли шасси к существующей платформе универсального подрамника для автомобилей скорой помощи, необходимо предоставить следующую информацию:

  1. Производитель шасси и точная модель;
  2. Модельный год;
  3. Тип кабины (одинарная, удлиненная или сдвоенная);
  4. Колесная формула (4×2 или 4×4);
  5. Колесная база;
  6. Допустимая полная масса автомобиля;
  7. Допустимые нагрузки на переднюю и заднюю оси;
  8. Чертеж шасси или руководство для производителя надстройки;
  9. Планируемые габариты (длина, ширина, высота) медицинского отсека;
  10. Расположение рулевого управления (левостороннее или правостороннее);
  11. Расположение боковой и задней дверей;
  12. Место размещения аппарели для инвалидной коляски;
  13. Расположение заливной горловины топливного бака;
  14. Планируемое количество мест для сидения и носилок;
  15. Основное медицинское оборудование;
  16. Страна назначения (рынок сбыта);
  17. Требуемый стандарт оснащения автомобиля скорой помощи или тендерная спецификация.

После анализа этой информации компания TOPOLO определяет, используется ли в проекте существующая конфигурация платформы, требуется ли новый комплект интерфейсных элементов или же необходимо отдельное инженерное решение.

Детальные чертежи интерфейсов, технические характеристики конструкций и документация по валидации предоставляются в рамках регламентированного процесса инженерной проработки проекта.

Часто задаваемые вопросы

Что такое подрамник автомобиля скорой помощи?

Подрамник автомобиля скорой помощи — это конструктивный узел, устанавливаемый между штатным шасси автомобиля и модульным кузовом медицинского отсека. Он распределяет нагрузки от кузова, людей и оборудования на предусмотренные заводом-изготовителем точки крепления шасси.

Можно ли установить один и тот же кузов машины скорой помощи на шасси различных пикапов?

Да, стандартизированный кузов автомобиля скорой помощи можно адаптировать к шасси различных пикапов, если в системе нижнего крепления используются общая конструктивная платформа и интерфейсы, специфичные для конкретного шасси. При этом для каждого шасси необходимо проверять габариты, ограничения по массе, точки крепления и возможные конфликты компонентов.

Подходит ли платформа TOPOLO для шасси пикапов Ford, Isuzu, Nissan и Toyota?

Платформа рассчитана на установку на шасси пикапов Ford, Isuzu, Nissan и Toyota определенных моделей в пределах утвержденного инженерного диапазона. Перед подтверждением совместимости необходимо уточнить конкретную модель, год выпуска, колесную базу и конфигурацию привода.

Подходит ли универсальный подрамник для автомобиля скорой помощи с колесной формулой 4×4?

Систему можно адаптировать для определенных проектов автомобилей скорой помощи и спасательной техники повышенной проходимости (с колесной формулой 4×4). При этом необходимо учитывать такие факторы, как скручивание шасси, ход подвески, дорожный просвет, задний свес и условия эксплуатации на местности.

Можно ли установить пандус для инвалидной коляски с любой из сторон?

Платформа поддерживает конфигурации с доступом с левой или правой стороны, в зависимости от компоновки кузова автомобиля скорой помощи, элементов шасси и требований целевого рынка.

Соответствует ли подрамник стандарту EN 1789 или стандартам SAE для автомобилей скорой помощи?

Платформа может быть спроектирована в рамках проектов, ориентированных на соответствие стандарту EN 1789 или соответствующим методикам испытаний автомобилей скорой помощи SAE. Окончательное подтверждение соответствия требованиям относится к конкретному готовому транспортному средству и не может быть получено на основании оценки одного лишь подрамника.

Может ли компания TOPOLO поставить кузов машины скорой помощи в сборе?

Да. Компания TOPOLO может поставить подрамник, модульный кузов машины скорой помощи, композитный пол, кузовные панели, дверные модули, аппарель, а также комплекты кузова в формате CKD или SKD — в зависимости от объема проекта.

Что следует проверить больнице перед покупкой автомобиля скорой помощи?

Больнице следует оценить грузоподъемность шасси, осевые нагрузки, способ крепления кузова к шасси, результаты конструктивных испытаний, надежность крепления сидений и носилок, антикоррозийную защиту, удобство доступа для технического обслуживания, а также пригодность транспортного средства к эксплуатации в реальных дорожных условиях.

Для оценки совместимости с шасси или получения предложения по модульному кузову автомобиля скорой помощи предоставьте инженерной группе TOPOLO следующие данные: модель шасси, год выпуска, колесную базу, допустимые весовые параметры автомобиля, габариты кузова и целевой стандарт оснащения машины скорой помощи.
